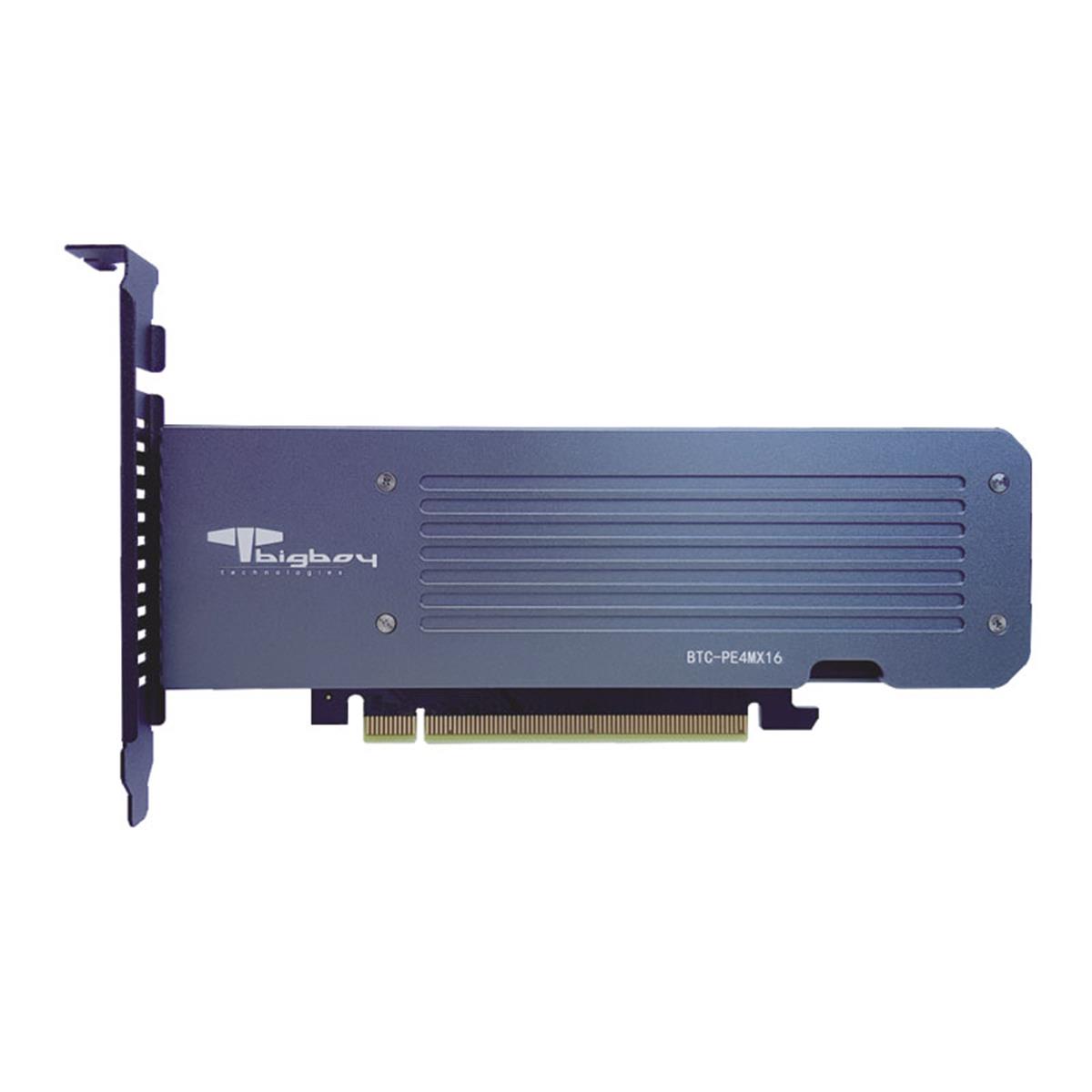

Bigboy PCIe 3.0 x4 PCIe 3.0 X16 4xM.2 22x80 Çevirici Ünite

Bigboy 4 Yuvalı M.2 NVMe SSD PCIe x16 çevirici ünite, 4 adete kadar NVMe M.2 2280 SSD sürücülerin; uyumlu (x16) yuvaya sahip tüm sistemlerde,en yüksek performans ile kullanılabilmesini sağlar. M.2 yuvasına sahip olmayan sistemler ya da yüksek hızlı M.2 SSD sürücüsüne ihtiyacı olan kullanıcılar için tasarlanmıştır.

Görüntü ve video işleme, bulut uygulamaları, veri toplama ve benzeri büyük boyutlu veri işleme uygulamaları için yüksek performans sunar. 2U sistemler ile uyumlu tasarıma sahiptir. 4 sürücü desteği sadece PCIe kanallarını ayırma işlevine (PCIe Bifurcation/PCIe Split) işlevine sahip anakartlar ile kullanılabilir. Bu işlev her anakartta bulunmayabilir. Anakart desteği için lütfen anakart kılavuzuna ya da üretici web sitesine bakınız. PCIe Bifurcation/PCIe Split işlevi olmayan anakartlarda, sürücülerden sadece 1 tanesinin kullanılması mümkündür.

2U Sistemler ile Uyumlu

x16 bağlantı arayüzünün sunduğu yüksek hız ve kararlılık sayesinde sunucularda kullanıma uygundur. Düşük profilli montaj plakası ile 2U sistemlerde de kullanılabilir.



Her sürücü için ayrı LED bildirim ışığı
ı

4 SSD sürücü için ayrı LED bildirim ışığı mevcuttur. Sabit LED : Sürücü devrede, Yanıp Sönen LED : Okuma/Yazma işlemi.





Kaliteli bileşenler

Kalın PCB, yüksek kaliteli bileşenler ile sürücü güvenliği ve veri bütünlüğü sağlanır. PCIe x16 arayüzü ile yüksek hızlı ve yüksek performans sunar.



2280 M.2 NVMe sürücü desteği

Sadece M Key çentik yapısına sahip M2. 2280 NVMe SSD sürücüler ile uyumludur. PCIe SSD ve çift çentikli B ve M Key SATA SSD sürücüler ile uyumlu değildir. Uyumlu sürücülerden bazıları; Kingston KC2500, Samsung 950 Pro, 960 Evo, 960 Pro, 970 Evo, 970 Evo Plus, 970 Pro









Soğutma

Her iki yüzde de bulunan alüminyum soğutucu ile sürücülerin sıcaklığının daima düşük olması sağlanır.

















PCIe 3.0 x16 ile Yüksek Performans

Yüksek hızlı NVMe M.2 SSD sürücülerin tam performans ile çalışması için PCIe 3.0 x16 bağlantı arayüzü kullanılmaktadır. 32Gbps bant genişliği ile 4 adete kadar  M.2 NVMe SSD sürücünün aynı anda en yüksek performans ile çalışabilmelerini sağlamaktadır.











Yazılımsal RAID/Soft RAID ile 4 adete kadar sürücü desteği

PCIe 3.0×16 yuvasına ve PCIe kanallarını ayırma işlevine (PCIe Bifurcation/PCIe Split) işlevine sahip anakartlar ile kullanılabilir. Soft RAID yapılandırması Windows 10 altında denetlenebilir.

Örnek BIOS ayarları : 4 sürücü ile x4x4x4x4, 2 sürücü ile x8x8
Uyumlu anakart modellerinden bazıları : ROG Rampage VI Extreme, ROG Rampage VI Apex, ROG Strix X299-XE Gaming, ROG Strix X299-E Gaming, Prime X299-Deluxe, Prime X299-A, TUF X299 Mark 1, TUF X299 Mark 2. Anakart desteği için lütfen anakart kılavuzuna ya da üretici web sitesine bakınız.







Kutu İçeriği

• 1 NVMe M.2 PCIe x16 Çevirici ünite

• 1 Alüminyum Soğutucu (Ön ve Arka panel)

• 1 x standart profilli kasa montaj plakası

• 1 x düşük profilli kasa montaj plakası

• 4 x Termal ped

• 1 x Tornavida

• 4 x SSD Montaj vidası





• Ürün Kodu : BTC-PE4MX16

• Bağlantı Arayüzü : PCIe 3.0 x16

• Sürücü Arayüzü : 4 adet NVMe (PCIe 3.0 x4)

• Boyutlar (UxGxK): 168mm x 70mm x 19mm

• Sürücü Uyumluluğu : 4 adete kadar 2280 M.2 NVMe (80mm)

• Sistem Uyumluluğu : PCIe 3.0×16* bağlantı arayüzü ve Windows 7**,8** ve 10 ve üzeri, Linux Kernel 2.6.31 ve üzeri işletim sistemleri.
  *NVMe hızından tam olarak yararlanmak için PCIe Gen 3.0 olmalıdır.
  **Windows 7 ve 8 işletim sistemlerinde NVMe sürücü yazılımı kurulmalıdır.
  ***NVMe sürücüye işletim sistemi kurulacak ise anakart ya da sistemın bu desteğe sahip olması gereklidir. BIOS sınırlamaları nedeni ile sürücü satın almadan önce sistem ya da anakart özelliklerini kontrol ediniz. M.2 PCIe-NVMe SSD sürücüden ön yükleme (boot) işlevi için Intel 9 serisi (Z97, H97, Z170, X99) ve üzeri yongasetine sahip anakart ve sistemler kullanılmalıdır.
  ****PCIe kanallarını ayırma işlevine (PCIe Bifurcation/PCIe Split) işlevine sahip anakartlar ile kullanılabilir. Bu işlev her anakartta bulunmayabilir. Anakart desteği için lütfen anakart kılavuzuna ya da üretici web sitesine bakınız.



---



Uyumlu Sistemler



• HP Workstation Z840

• HP Workstation Z440

• HP Workstation Z640

• HP Workstation Z4 G4 (Intel® Core™ X - series)

• HP Workstation Z4 G4 (Intel® Xeon® W ))

• HP ProLiant DL325 Gen10 *HP tarafından güncel ROM yayınlanması ile mümkündür

• HP ProLiant DL385 Gen10 *HP tarafından güncel ROM yayınlanması ile mümkündür

• HP Z6 G4 Workstation

• Supermicro SYS-1019GP-TT

• Supermicro SYS-1029GQ-TVRT

• Supermicro SYS-1029TP-DTR

• Supermicro SYS-2028BT-HTR+

• Supermicro SYS-2029BZ-HNR

• Supermicro SYS-F629P3-RC1B

• Supermicro H11DSi

• Supermicro H11DSI-NT

• Supermicro H11DSI-T

• Supermicro H11DST-B

• Supermicro H11DSU-iN

• Supermicro H11SSL-C

• Supermicro H11SSL-i

• Supermicro H11SSL-NC

• Supermicro H11SSW-iN

• Supermicro H11SSW-NT

• Supermicro H12DST-B

• Supermicro H12DSU-iN

• Supermicro X10DAC

• Supermicro X10DAi

• Supermicro X10DAX

• Supermicro X10DDW-i

• Supermicro X10DDW-iN

• Supermicro X10DRD-i

• Supermicro X10DRD-iNT

• Supermicro X10DRD-iT

• Supermicro X10DRD-L

• Supermicro X10DRD-LT

• Supermicro X10DRG-H

• Supermicro X10DRG-HT

• Supermicro X10DRG-Q

• Supermicro X10DRL-i

• Supermicro X10DRT-B+

• Supermicro X10DRT-PS

• Supermicro X10DRU-i+

• Supermicro X10DRW-E

• Supermicro X10DRW-i

• Supermicro X10DRW-iT

• Supermicro X10DSC+

• Supermicro X10SDV-2C-7TP4F

• Supermicro X10SDV-2C-TP4F

• Supermicro X10SDV-2C-TP8F

• Supermicro X10SDV-4C+-TP4F

• Supermicro X10SDV-4C-7TP4F

• Supermicro X10SDV-7TP4F

• Supermicro X10SDV-7TP8F

• Supermicro X10SDV-TP8F

• Supermicro X10SRH-CF

• Supermicro X10SRH-CLN4F

• Supermicro X10SRi-F

• Supermicro X10SRL-F

• Supermicro X10SRM-F

• Supermicro X10SRM-TF

• Supermicro X10SRW-F

• Supermicro X11DAC

• Supermicro X11DAi-N

• Supermicro X11DDW-L

• Supermicro X11DDW-NT

• Supermicro X11DGQ

• Supermicro X11DPFR-S

• Supermicro X11DPG-QT

• Supermicro X11DPi-N

• Supermicro X11DPi-NT

• Supermicro X11DPT-B

• Supermicro X11DPT-BH

• Supermicro X11DPT-PS

• Supermicro X11DPU

• Supermicro X11DPU-V

• Supermicro X11DPU-Z+

• Supermicro X11DPU-ZE+

• Supermicro X11SPi-TF

• Supermicro X11SPL-F

• Supermicro X11SPM-F

• Supermicro X11SPM-TF

• Supermicro X11SPM-TPF

• Supermicro X11SPW-CTF

• Supermicro X11SPW-TF

• Supermicro X11SSD-F

• Supermicro X11SSH-F

• Supermicro X11SSH-LN4F

• Supermicro X11SSL

• Supermicro X11SSL-F

• Supermicro X11SSM

• Supermicro X11SSM-F

•
